1)極化探頭

   ①產品概述
     該裝置能使測量通道上的 IR 降減至極?。üこ躺峡梢院雎圆挥嫞┣彝耆皇茈s散干擾電流的影響并可方便地實施斷電測量。使得在雜散干擾區域和缺少漏點的管道上用常規方法無法進行的極化電位測量變得非常簡單、容易、真實、可靠。

   ②產品構造

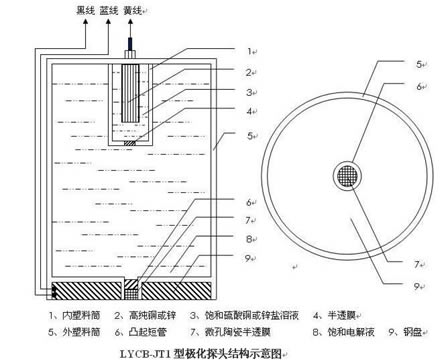

     圖一為 LYCB-JT1 的結構示意，由圖可見 LYCB-JT1 是由兩只同心的塑料套筒和附著在塑料筒底部的有同心孔的鋼盤所組成。其中內塑料筒 1 內置由高純銅或鋅制成的電極 2 和飽和硫酸銅溶液或鋅鹽溶液 3 并且在內筒 1 的底部開孔并通過半透膜 4 和外塑料筒 5 相連通。外筒 5 內充滿惰性飽和電解質溶液并在筒的底部設有一突出的與鋼盤 9 同心的塑料短管 6。短管 6 內鑲有半透膜和微孔陶瓷。這樣外筒 5 就成為內筒 1 所構成參比電極的緩沖鹽橋并將鹽橋的開孔通過絕緣的塑料短管 6 和半透膜微孔陶瓷 7 置于鋼盤 9 的中央空心內，即鋼盤 9 是環繞在鹽橋孔的四周。

   ③LYCB-JT1 型極化探頭的測量原理與主要特點

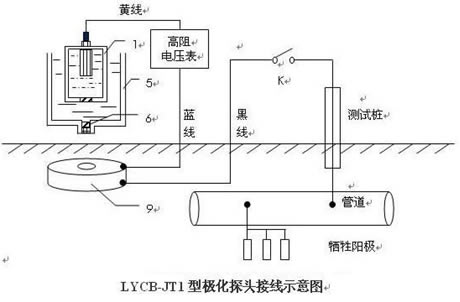

        圖二為 LYCB-JT1 的接線示意,由圖可見 LYCB-JT1 極化探頭的主要原理和特點是：
        Ⅰ、當極化測試探頭被置于與地埋管道相同的土壤介質后閉合開關 K，探頭底部的鋼盤就通過導線并經測試樁與地埋管道相連接并引入極化，從而使鋼盤 9 與地埋管道具有相同的極化電位（圖中所示為犧牲陽極法陰極極化，也可以是外加電流法）。即這時鋼盤 9 相當于模擬試片，解決了管道無露鐵沒法測量的問題。
        Ⅱ、通過鹽橋孔 6 由筒 1 內置的銅/硫酸銅或鋅參比電極就可以很容易地用高阻電壓表測出鋼盤（也是地埋管道）的極化電位。由于鹽橋孔 6 的管壁很薄，半透膜微孔陶瓷與鋼盤距離很近則由此引起的 IR 降極小，在工程上完全可以忽略不計，即所測出的電極電位就是管道上真實的極化電位。在電化學實驗室為了準確測量電極電位，通常要使用一支帶有魯金毛細管的鹽橋，以期使參比電極盡量靠近研究電極，從而消除 IR 降使電位測量盡可能真實。同樣 LYCB-JT1 極化探頭其鹽橋孔 6 與鋼盤 9 之間的距離（塑料管壁）也很小，僅為數毫米。實際就是工程上的“魯金毛細管”，從而使 LYCB-JT1 極化探頭能有效地抑制 IR 降。
        Ⅲ、由于鹽橋孔很小且被鋼盤環繞包圍，因此當鋼盤面積與鹽橋孔之比足夠大時，雜散干擾電流將完全被鋼盤所屏蔽而不會影響電位測量。這種結構使 LYCB-JT1極化探頭在干擾嚴重地區實測時，數值非常穩定、平滑、準確，完全不受干擾影響。
        Ⅳ、 斷開鋼盤與管道的連接開關 K，即切斷了極化電流的輸入，此時在本裝置上就能非常方便地實施“斷電測量”。由于 LYCB-JT1 能有效地消除 IR 降，因此是否斷電對測量結果影響并不大。LYCB-JT1 的這個功能主要是用于研究。
        Ⅴ、與國外同類產品比較，LYCB-JT1 具有結構新穎、穩定性好、堅固可靠、使用壽命長、便于攜帶和在工程現場應用等優點并以我國土壤陰極保護工程上常用的 CSE（銅/硫酸銅參比電極）來測量和標注參比電位（進口極化探頭常用 SCE），因而是更適合我國國情的新一代參比電極。需要指出，國外有報道認為當極化探頭內參比采用硫酸銅電極時，由于銅離子的化學吸附可能污染鋼盤導致其電位漂移。但經我們十多年來對 LYCB-JT1 結構的不斷改進和各部尺寸的反復推敲，并經國內許多用戶、高校及科研院所實際使用，這個問題對埋地使用的LYCB-JT1 型極化探頭影響不大，而作便攜式探頭使用則完全無影響。當然內參比也可選擇鋅電極和甘汞電極，為適應不同需求 LYCB-JT1 也有甘汞參比型和鋅參比型極化測試探頭，客戶可根據設計要求和需要選配。

    ④應用范圍
        Ⅰ.精確監測陰極保護狀態。用作犧牲陽極保護的電位準確測量。
        Ⅱ.在外加電流陰極保護系統中，用作自動控制的穩定信號源。適用于埋地管道及地下金屬構筑物的陰極保護工程。
        Ⅲ.可埋設在需要監測而又不能進入的位置，如：大型容器底部中心位置、地下燃料庫、化學儲罐之間不能接近的位置：城市路面底下的管網等，可在工程施工期間預先埋設，長期使用。
        Ⅳ.管道陰極保護的遙測信號源。

     ⑤注意事項
        Ⅰ.極化探頭易碎，搬運時要小心輕放，以免摔碎，震裂探頭，不許扯拉電纜作搬運工具。
        Ⅱ.在埋設前應放置在陰涼干燥處，避免陽光暴曬和雨淋。
        Ⅲ.避免與其他化學藥品放在一起。
        Ⅳ.在整個搬家和安裝過程中，防止劃破電纜線絕緣層。
        Ⅴ.在使用極化探頭前，應仔細檢查探頭底部圓孔，確保其不被塑料布等絕緣物質堵塞，以免影響測試效果。

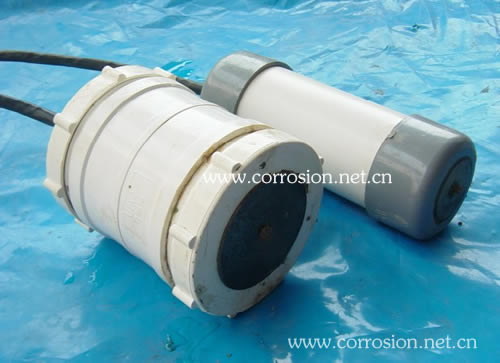

     ⑤、產品圖片
